Guangdong Yanhui Hydraulic Co., Ltd. เป็นหนึ่งในผู้ผลิตชั้นนำและซัพพลายเออร์ของ Moog G631 ในประเทศจีน เรายินดีต้อนรับอย่างอบอุ่นให้คุณขายส่ง Moog G631 จำนวนมากเพื่อขายที่นี่จากโรงงานของเรา หากคุณมีคำถามใด ๆ เกี่ยวกับรายการราคาและใบเสนอราคา โปรดส่งอีเมลถึงเรา

ภาพรวมผลิตภัณฑ์

▔▔

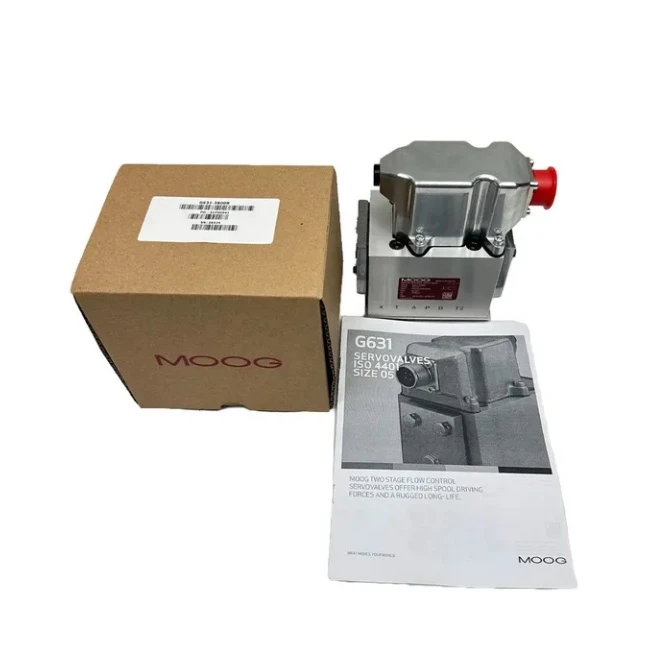

ซีรีส์ Moog G631 เป็นกลุ่มผลิตภัณฑ์-ประสิทธิภาพสูง สอง-สเตจ เซอร์โววาล์วไฟฟ้า-ที่มีการป้อนกลับเชิงกล ออกแบบมาโดยเฉพาะสำหรับ-การตอบสนองสูง-ตำแหน่งวงรอบ ความเร็ว แรง และระบบควบคุมความดัน ซีรีส์ G631 อยู่ในตำแหน่งเรือธง-กลุ่มเซอร์โววาล์วอุตสาหกรรมสำหรับงานหนักในกลุ่มผลิตภัณฑ์ควบคุมการเคลื่อนไหวของ Moog ใช้หัวฉีดแฟลปเปอร์นำร่อง-ที่ได้รับการพิสูจน์แล้ว รวมกับลวดป้อนกลับคาร์ไบด์มวลต่ำ-และ-แกนหมุน-และ-ชุดบุชชิ่งที่มีความแม่นยำสูง ให้การตอบสนองไดนามิกที่ยอดเยี่ยม ฮิสเทรีซิสต่ำ ความสามารถในการไหลสูง และ-ความเสถียรแบบโมฆะในระยะยาวในการใช้งานไฮดรอลิกที่มีความแม่นยำที่ต้องการ

ข้อได้เปรียบที่สำคัญ

▔▔

ประสิทธิภาพไดนามิกสูง: การควบคุมที่แม่นยำด้วยเวลาตอบสนองชั่วคราวต่ำกว่า 10 มิลลิวินาที และการตอบสนองความถี่สูงเกิน 100 Hz
การป้อนกลับเชิงกลที่แข็งแกร่ง: ระบบป้อนกลับเชิงกลของลูกคาร์ไบด์ที่สึกหรอต่ำ- ช่วยให้มั่นใจถึงการรักษาตำแหน่งที่เชื่อถือได้โดยไม่มีการลดทอนสัญญาณ
อัตราการไหลที่ยืดหยุ่น: ตัวเลือกการไหลพิกัดที่หลากหลายเพื่อรองรับความต้องการของระบบที่แตกต่างกันในรูปแบบการติดตั้งมาตรฐาน
ความล้มเหลว-ความน่าเชื่อถือที่ปลอดภัย: แกนม้วนที่อยู่ตรงกลางช่วยให้มั่นใจถึงพฤติกรรมการส่งคืนที่คาดการณ์ได้ในระหว่างที่ระบบสูญเสียพลังงานหรือไฟฟ้าขัดข้อง
ความทนทานต่อการปนเปื้อนสูง: ตัวกรองขั้นนำร่องในตัวช่วยปกป้องหัวฉีดภายในที่มีความละเอียดสูง-จากความเสียหายของอนุภาค

ข้อมูลจำเพาะทางเทคนิค

▔▔

พารามิเตอร์ข้อมูลจำเพาะ	มาตรฐานทางเทคนิค / ค่านิยม
โครงสร้างวาล์ว	2-เซอร์โววาล์วควบคุมการไหลของสเตจ (นักบินหัวฉีด-แฟลปเปอร์ + เอาท์พุตสปูล)
ข้อมูลจำเพาะของอินเทอร์เฟซ	ISO 4401-05-05-0-94 (ขนาด 05 / CETOP 05)
แรงดันใช้งานสูงสุด (พอร์ต P, A, B, X)	315 บาร์ (4,500 psi)
แรงดันขากลับสูงสุด (พอร์ต T)	20% ของแรงดันนำร่อง (สูงสุด 100 บาร์ / 1,450 psi)
จัดอันดับการไหล	5, 10, 20, 40, 60, 75 ลิตร/นาที (1.3, 2.5, 5.0, 10.0, 15.0, 20.0 gpm)
จัดอันดับสัญญาณไฟฟ้า	±30 mA}, ±100mA (การกำหนดค่าคอยล์คู่)
ฮิสเทรีซีส	< 3.0%
เกณฑ์ / ความละเอียด	< 0.5%
เวลาตอบสนองขั้นตอน 100%	มีความยาว 18 มิลลิวินาที
การตอบสนองความถี่ (-3dB)	➤75เฮิร์ตซ์
ช่วงอุณหภูมิของของไหล	-20 องศาถึง +80 องศา (ซีล Viton มาตรฐาน)
ช่วงอุณหภูมิแวดล้อม	-40 องศาถึง +135 องศา
ความหนืดจลนศาสตร์ที่แนะนำ	10 ถึง 85 ตร.ม
ช่วงความหนืดที่อนุญาต	5 ถึง 1,250 ตร.ม
ข้อกำหนดด้านความสะอาดของของไหล	รหัสความสะอาด ISO 4406 16/13 หรือดีกว่า (แนะนำ ISO 4406 15/12)
ความต้านทานการสั่นสะเทือน / แรงกระแทก	30 ก. (3 แกน, 10 Hz ถึง 2 kHz)
น้ำหนักต่อหน่วย	ประมาณ. 2.2 กก. (4.9 ปอนด์)

การใช้งาน

▔▔

การฉีดขึ้นรูปโลหะและแม่พิมพ์-เครื่องหล่อ:ใช้เพื่อดำเนินการโปรไฟล์ความเร็วการฉีดลูป-ตามเวลาปิด-แบบเรียลไทม์และการควบคุมการกดค้างของโพรงแบบหลาย- ขั้น เพื่อให้มั่นใจว่าน้ำหนักช็อตสม่ำเสมอและกำจัดข้อบกพร่องของแฟลช
ม้านั่งทดสอบทางอุตสาหกรรมและเครื่องจำลองการเคลื่อนไหว:ทำหน้าที่เป็นแกนควบคุมความถี่สูง-ในตัวกระตุ้นการจำลองการบิน แท่นทดสอบความล้าของโครงสร้าง และแท่นทดสอบแดมเปอร์ของยานยนต์ ซึ่งขับเคลื่อนรอบแรง/ตำแหน่งที่รวดเร็วด้วยความแม่นยำสูง
การปรับช่องว่างม้วนโรงถลุงเหล็ก (ระบบ AGC):นำไปใช้ในกระบอกไฮดรอลิกควบคุมเกจอัตโนมัติเพื่อปรับตำแหน่งช่องว่างม้วนแบบไดนามิกภายใต้การเปลี่ยนแปลงโหลดที่รุนแรง โดยรักษาค่าเผื่อความหนาของแผ่นโลหะที่แน่นหนา
ระบบควบคุมกังหันไอน้ำและแก๊ส:ส่งกำลังให้กับแอคทูเอเตอร์วาล์วควบคุมหลักของกัฟเวอร์เนอร์และยูนิตกำหนดตำแหน่งปีกผีเสื้อเชื้อเพลิง ให้การควบคุมความเร็วที่แม่นยำและการตอบสนองการปิดเครื่องฉุกเฉินที่รวดเร็ว
การควบคุมเกียร์พวงมาลัยทางทะเลและนอกชายฝั่ง:ติดตั้งในลูปควบคุมพวงมาลัยเรือสำหรับงานหนัก- กว้านเครนสำหรับเดินทะเล และระบบกำหนดตำแหน่งแบบไดนามิกที่ต้องการการทำงานอย่างต่อเนื่องภายใต้การสั่นสะเทือนที่รุนแรงและสภาพทะเล

รุ่นที่เกี่ยวข้อง

▔▔

รหัสการสั่งซื้อ (รหัสย่อ)	รหัสข้อมูลจำเพาะรุ่น	อัตราการไหล (ลิตร/นาที) ที่ 35 บาร์	จัดอันดับปัจจุบัน (mA)
G631-3001B	H05JOFM4VBR	5 ลิตร/นาที	±30mA
G631-3002B	H10JOFM4VBR	10 ลิตร/นาที	±30mA
G631-3003B	H20JOFM4VBR	20 ลิตร/นาที	±30mA
G631-3004B	H40JOFM4VBR	40 ลิตร/นาที	±30mA
G631-3005B	H60JOFM4VBR	60 ลิตร/นาที	±30mA
G631-3006B	H75JOFM4VBR	75 ลิตร/นาที	±30mA
G631-3009B	H20JDFM4VBR	20 ลิตร/นาที	±100mA
G631-3013B	H05JOFM4VBQ	5 ลิตร/นาที	±30mA

คำถามที่พบบ่อย

▔▔

คำถามที่ 1: ฉันจะตรวจสอบและถอดรหัสรหัสรุ่นเต็มบนแผ่นป้ายวาล์ว Moog G631 ได้อย่างไร

คำตอบ:แผ่นป้ายแสดงทั้งรหัสย่อ (เช่น G631-3003B) และรหัสข้อมูลจำเพาะรุ่นยาว (เช่น H20JOFM4VBR) ตัวอักษรและตัวเลขระบุประเภทของแกนม้วนงอ อัตราการไหลสูงสุด แรงดันใช้งานสูงสุด ความต้านทานของขดลวด วัสดุซีล และการกำหนดค่าแนวท่อนำร่อง ตรวจสอบหมายเลขทั้งสองเสมอเมื่อขอเปลี่ยนหมายเลขที่แน่นอน

คำถามที่ 2: ต้องใช้การกรองน้ำมันในระดับใดเพื่อป้องกันความล้มเหลวของวาล์วก่อนกำหนด?

คำตอบ:ระบบไฮดรอลิกจะต้องรักษาระดับความสะอาดของน้ำมันไว้ที่ ISO 4406 คลาส 16/13/10 หรือดีกว่า (แนะนำให้ใช้ ISO 4406 คลาส 15/12/09 เพื่อยืดอายุการใช้งานของส่วนประกอบ) จะต้องติดตั้งตัวกรองแรงดันสูง-ที่ไม่มีวาล์วบายพาสโดยตรงที่ต้นทางของพอร์ตวาล์ว P-

คำถามที่ 3: น้ำมันไฮดรอลิกชนิดใดที่เข้ากันได้กับซีรีย์ Moog G631 มาตรฐาน

คำตอบ:วาล์วมาตรฐาน G631 ใช้ซีล Viton (FKM) และเข้ากันได้อย่างสมบูรณ์กับน้ำมันไฮดรอลิกที่มีแร่ธาตุ- (DIN 51524) เอสเทอร์สังเคราะห์ และของเหลว-ไกลคอลที่เป็นน้ำภายในช่วงความหนืดจลนศาสตร์ 10 ถึง 85 ตารางเมตรที่อุณหภูมิใช้งาน
